4W1B-X射線熒光微分析實驗站
一、簡介
北京同步輻射裝置X射線熒光微分析實驗站位于北京同步輻射裝置12號廳的4W1B光束線末端(圖1)。2018年4W1B束線升級改造成X射線粉光微聚焦束線，工作距離20mm，樣品處光斑尺寸50μm，光通量約1013phs/s，最小元素檢測限為ppb(μg/g)量級?？梢蚤_展X射線熒光分譜分析，包括常規微區XRF、2D\3D元素分布，X射線發射譜（XES）等實驗。XRF覆蓋Na以后的全部元素；XES主要3d過渡金屬。
?
圖1. ?X射線熒光微分析實驗站，左圖XRF模式，右圖XES模式

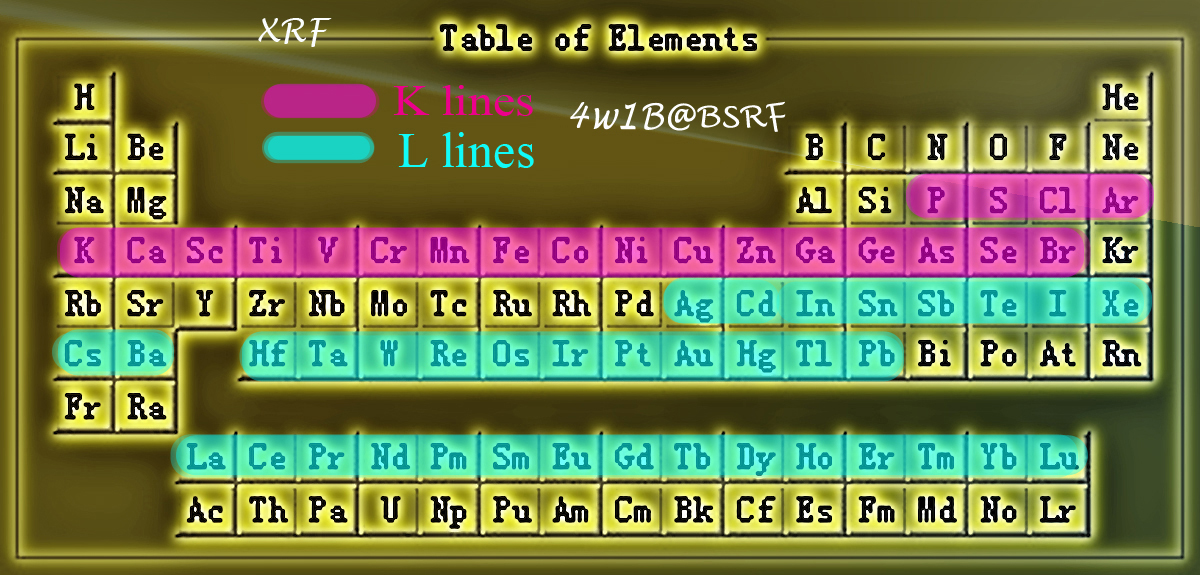

圖2 微區XRF可覆蓋Na以后的所有元素，XES主要覆蓋3d過渡金屬元素
二、研究范圍
1．利用微區分析（μXRF和μXANES）方法可以進行各種材料的微區、微量元素的無損成分和價態分析，包括地質礦產，生物醫學，環境科學，材料科學，人文考古和公共安全等領域。
2．利用X射線發射譜(XES)實驗方法，研究覆蓋3d過渡金屬元素，涉及催化材料、材料、礦物、生態、金屬蛋白等相關的化學、地球科學，環境科學和生命科學等領域。
三、研究方法和發展方向
1．微區X射線熒光分析（μXRF）：可以進行微區X射線熒光譜。可以進行微區X射線熒光譜。單點測量或面掃描（Mapping），通過解熒光光譜獲得各種材料的微量元素成分及其分布。最小光斑可以達到50 (H)× 50(V) μm2，利用過采樣（over-sampling）可實現20 (H)×2 0 (V) μm2的超分辨（super-resolution），最小檢出限為μg/g(ppm)量級，可測量Na以后的全部元素。
2．X射線發射譜：用過渡金屬的ctc-XES，即Kβ1,3和其衛星峰Kβ′,獲得價態和自旋態信息；用vtc-XES，即Kβ2,5和其衛星峰Kβ″，研究元素的價態和配體信息。
3．X射線熒光全息：近期擬利用常規和高分辨譜儀開展過X射線熒光全息，獲得元素的3D結構信息。
四、光源參數
4W1B光束線由現有的4W1單級Wiggler插入件引出光源。該Wiggler為一個單級電磁扭擺器。具體的光源參數見下表。
表1. BEPCII同步輻射模式4W1光源參數
|
儲存環參數 | |
|
E(GeV) |
2.5 |
|
I(mA) |
250 |
|
εx0(nm·rad) |
110 |
|
σε |
7.0x10-4 |
|
4W1光源點參數 | |
|
βx(m) |
8.68 |
|
βy(m) |
16.71 |
|
Αx |
1.094 |
|
Αy |
-1.011 |
|
Dx(m) |
0.457 |
|
Dx’ |
-0.079 |
|
σx(mm) |
1.026 |
|
Σx’(mrad) |
0.175 |
|
σy(mm) |
0.957(0.3026 10% 藕合) |
|
Σy’(mrad) |
0.081 |
|
4W1 Wiggler 其它參數 | |
|
周期數（極數） |
1 |
|
周期長度 |
1.392 m |
|
磁極間隙 |
66 mm |
|
峰值磁場強度 |
1.8 T |
|
臨界能量 |
7.5 KeV |
|
光源尺寸（H X V） |
2.4 x 0.73 mm2（10% 耦合） |
|
光子通量（10 KeV 處） |
5.4 x 1012 Ph/s·0.1% BW |
|
輻射總功率 |
4.5 KW |
|
中心峰值功率密度 |
191 W/mrad2 |
|
輻射功率（水平2 mrad接收角） |
59 W |
?

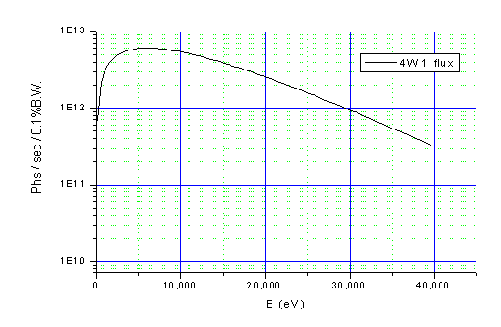

圖2. 4W1 光源通量曲線（水平發散角為2mrad，垂直發散角為0.1mrad計算結果）
五、束線結構
前端區后光束線中主要光學元件，依次為水冷豎直雙刀狹縫（Slit1）、水冷金剛石濾波器、水冷雙多層膜單色器（DMM，Dubble Multilayer Monochromator）、超環面聚焦鏡（TM，Toroidal Mirror）、高精密可調四刀狹縫（Slit2）、Kirkpatrick Baez 聚焦鏡（K-B Mirror）和多毛細管半透鏡（Multi-capillary half-lens）。其中前三個光學元件安裝在光束線FOE中，而后三個則安裝在實驗站中。光束線光路示意圖如圖3所示，光束線布局如圖4所示。

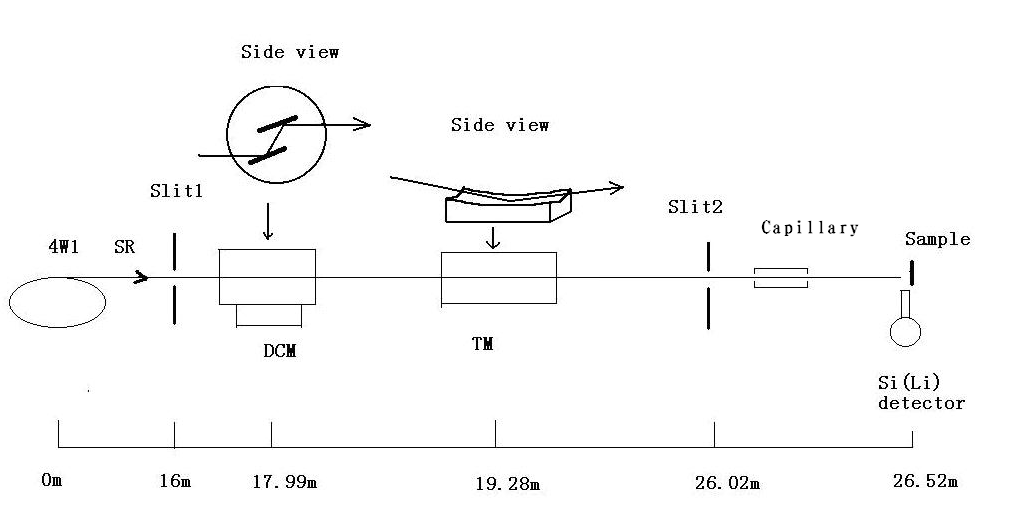

圖3.光束線光路示意圖
?

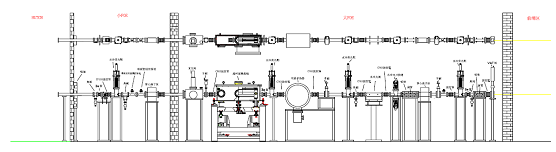

圖4.光束線布局圖
六、樣品處的光斑參數
|
實驗?zāi)Ｊ?/span> |
準單色光聚焦模式 |
粉色光聚焦模式 |
|
能量范圍 |
8—15keV |
5—18keV |
|
能量分辨率（ΔE/E） |
<7× 10-2 |
— |
|
光通量（photons/s） |
>1× 1012@ 15keV |
>1×1013 |
|
光斑尺寸（H×V） |
50 μm |
50 μm |
七、實驗站主要設備
1. KOUZU三維電動掃描臺
2. Vortex ME4固體探測器，SOPHIA-XO面探和Pilatus 100k面探，二極管
3. 一臺徠卡長工作距離顯微鏡、體式顯微鏡和常規可見光取樣相機
八、熒光分析專用膠帶購買和實驗樣品切片聯系信息
1、專用膠帶購買信息
美國加聯儀器有限公司，型號：TF-500,XRF膠帶
2、實驗樣品切片信息
XRF實驗唯一要求是樣品表面平整，其次為了減小基體效應（Matrix effect），樣品需要切片，一般厚度約30-50微米。切片的承載物必須是干凈（不含待測元素，或所含元素低于檢出限）膜或膠帶。推薦美國加聯儀器有限公司的XRF專用膠帶。
九、數據處理軟件下載
目前實驗站mapping圖軟件用實驗站自己開發的4W1B-XRF1.0和ESRF開發的PyMCA
十、研究工作和應用成果（參考文獻）
[1] H. Xie, X. Tian, L. He, J. Li, L. Cui, X. Cong, B. Tang, Y. Zhang, Z. Guo, A. Zhou, D. Chen, L. Wang, J. Zhao, Y.-L. Yu, B. Li, Y.-F. Li, Spatial metallomics reveals preferable accumulation of methylated selenium in a single seed of the hyperaccumulator cardamine violifolia. Journal of Agricultural and Food Chemistry 2023, 71, 2658-2665.
[2]. Zhiying Guo, Yujun Zhang, Wei Xu, ShuoXue Jin, Xiaolong Gan, Han Zhang, Dongliang Chen, and Quanjie Jia, A von Hamos full-cylindrical spectrometer based on striped Si/Ge crystal for advanced x-ray spectroscopy，Rev. Sci. Instrum., 2023，94, 023102.
實驗站人員：陳棟梁，靳碩學、郭志英、張玉駿
