CNMS的研究將按以下科學項目進行組織，選擇這些題目旨在解決對科學的了解、納米技術的機遇和需要提出的巨大挑戰。
? 大分子復雜系統，應對設計和控制大分子材料的納米尺度構造的重大挑戰。研究的重點是合成和表征合成和自然存在的大分子以及混合結構。受控自組裝戰略將用來形成帶有被瞄準目標的材料特性和/或生物功能的層次結構。這個領域強烈需要集中在設計新材料上同時進行理論和建立模型的工作，提供對關于結構、特性和功能的了解，最后達到具有預見性的理論上的了解。用戶搞的研究利用活的陰離子、陽離子和自由基技術，最后可能會開發出用于被控制的大分子合成。對中子散射研究 – 表征這些系統的重要工具來說，同位素標記技術被用來促進帶有氘標記聚合物的常用合成。開發技術和技巧，協助用戶利用各種方法，包括光散射、小角度X射線和中子散射、核磁共振、分光鏡法、電子顯微術（掃描顯微鏡術和透射顯微術）以及原子力顯微術，表征溶液、表面和整體中異常大分子的構造。這個領域與功能性納米材料有很強的偶合性，功能性納米材料的部分科學重點是碳和其他納米管、納米棒和相關結構，包括多功能合成物的合成和性能測量。
 ? 功能性納米材料，應對以下集中的挑戰：1）控制合成許多材料的高質量納米棒、納米絲和量子點，為理解納米尺度和維度對它們性能的影響進行測量；2）需要開發合成物中使用這些納米材料的方法，同時基本理解納米尺度力學和結構科學；3）將最近開發的ORNL的能力應用到有效尋找和發現新的氧化薄膜材料以及合成磁性和電氣性能可以系統地進行探究和調節的人工分層氧化膜結構中與用戶合作的機會；4）將時間分辨就地診斷納米材料生長早期的獨特能力提供給用戶，幫助它們了解生長機制，最后幫助它們控制合成。左圖為利用有機模板合成的有序納米孔硅石。
在CNMS第二次規劃討論會上，大分子和功能性納米材料是兩個具有預期用戶最多的領域，現在每個領域都有部分用戶利用ORNL現有的設施開展自己的納米科學研究。
? 納米尺度磁學和傳輸，重點放在材料的合成和表征上。這些材料的特性和功能性明顯地受到納米尺度的影響，包括集體行為以及縮小和可變維度有關影響的出現。CNMS為用戶提供用于納米尺度測量的整套掃描探針和獨一無二的儀器，開展磁力起源的研究，以及利用超薄薄膜、條紋、納米絲和表面進行量子傳輸?shù)臏y(cè)量。
? 催化作用和納米組件，重點是納米構成的催化劑和輔助物的合成和表征，包括納米粒子/納米晶體的研究。它利用與具有世界水平的ORNL能力的有力配合，包括誤差校正原子分辨電子顯微術、有效“組成分布”催化劑的尋找和評估方法（見功能性納米材料）和專門的掃描探針，所有這些均向納米科學用戶提供。
? 理論、建立模型、模擬和納米材料設計研究，用戶通過納米材料理論研究所（NTI）可在CNMS上進行。NTI為CNMS的實驗用戶提供理論/計算支持。另外，通過提高和提供了解納米尺度材料和現象所需要的方法學，包括應對計算大的挑戰如設計功能性納米材料和虛擬合成，NTI對成為CNMS用戶的理論和計算納米科學方面的研究人員給予支持。NTI熱望成為向用戶傳播理論、建模和確定納米材料科學計算最先進水平模擬的首要中心。在設備和專門知識層面，NTI為納米科學用戶提供自己的合作人員、博士后和訪問的客座科學家，以及ORNL計算科學中心和領導科學計算設施的全部設備和工作人員的專門知識。在智力層面，NTI通過主辦一項主要從事計算納米科學研究的用戶實驗室國際計劃（NanoFocULs）， 將計算納米科學在世界上的領先者和用戶組織起來的一種主要機制。這種國際計劃能夠開發和應用最強的技術，解決了解納米尺度系統和現象的關鍵問題（由用戶選擇）。
? 納米加工研究，將在1萬平方英尺的納米加工研究實驗室內進行。納米加工的科學重點是開發控制合成和納米材料引導組裝的新方法，目的是將納米尺度的特性和現象與微尺度和超越微尺度結合起來。期望這一研究與催化作用和納米組件的研究強烈地聯系在一起。還將開發一些方法，在功能上把“軟”和“硬”材料的使用結合起來，將科學的重點放在納米尺度生物材料系統上，與大分子研究結合起來。潔凈室的空間以及電子束和光刻能力為所有其他CNMS科學項目領域的用戶提供支持。右圖為計算機模擬富勒烯分子（白色）移動一個氦原子流體（綠色）通過一個碳納米管（蘭色）。
? 納米尺度成像、表征和處理，用于納米科學的獨特和最先進的儀器。
納米科學日益需要提供具有成像、性能測量和樣品控制綜合能力的儀器。這些儀器在世界上僅幾個地方才有，而且通常是作為一般用戶不能獲得使用權的“β儀器”。通過納米尺度成像、表征和控制科學題目，CNMS提供獨特和其它最先進的儀器。該項目細分為三部分，為開發納米科學中子（和X射線）散射能力提供內行領導；UHV掃描探針；以及電子顯微術和光譜學（以掃描電子顯微鏡和透射電子顯微鏡為基礎的）儀器。
以下列出并簡單描述幾個為CNMS規劃的獨特和最先進的能力，每個能力都有可靠用戶使用的目標。
納米科學用的中子：中子散射環境和技術
隨著散裂中子源的開放和改進的高通亮同位素反應堆的重新開放，CNMS用戶很快就能利用世界上最佳的中子散射能力。中子散射能夠特別為磁性和“軟”物質系統提供獨特的補充其他技術獲得的關于納米尺度材料和現象方面的信息。此外，散裂中子源的脈沖性質意味著，CNMS用戶可以在這樣的系統中研究結構和反應的時間演變。這些考慮使得CNMS必須讓用戶容易利用散裂中子源，辦法是通過為支持利用中子散射的納米科學研究營造特別的實驗環境。在必須加以控制的變量中，有同位素置換、溫度、磁場、壓力和流體的流動。所需特殊散射環境和技術的簡單目錄包括：（1）高溫；（2）高壓；（3）高磁場、溫度和壓力；（4）低溫和高磁場。這些要在專題討論會的指導和協助下，利用散裂中子源/高通亮同位素反應堆和全美國中子散射界加以開發。
用于納米尺度的儀器組
掃描探測器儀器組：空間分辨表征原子、自旋和電荷。電子學結構（發送測試信息）、構形（原子力顯微法）、磁化（改進調頻制）、壓力響應原子力顯微法和潛在繪圖，均在CNMS一層實驗室。
電子顯微鏡組：用于樣品制備的掃描電子顯微鏡/FIB；計量掃描電子顯微鏡；常規透射電子顯微鏡/掃描透射式電子顯微鏡（最初位于ORNL的主場地）；化學分析用的掃描電子顯微鏡（EDX）。多數將放在納米加工研究實驗室的防電磁、防震和隔音的房間里。
超高真空掃描探針
帶掃描電子顯微鏡的4點探針掃描透射式顯微鏡。這臺儀器能夠?qū)Ρ砻娴募{米尺度目標進行依賴溫度的量子傳輸測量：自旋電子學、自旋注入和自旋傳輸。它把電傳輸?shù)木_4 點測量與納米尺度掃描電子顯微鏡的靈敏度結合起來。分辨率小于10 nm 的綜合掃描電子顯微鏡可以對間隔小于100 nm的所有這4個點進行精確獨立定位。一個探針可以被電子透射顯微鏡感應的化學氣相沉積法用來產生一種特征，接著由另一個點將產生的納米特征直接成像和圍繞特征進行精確的4 點傳輸特征測量。在溫度20-600 K和超高真空時操作。
現場帶極化分析的掃描電子顯微鏡。這個自旋極化的掃描電子顯微鏡提供直接將磁疇結構成像需要的10-15 nm 的分辨率，它對了解磁場、關鍵行為和依賴自旋傳輸情況下納米結構的自旋反向和自旋動力學非常關鍵。這個系統包括超高真空樣品環境、樣品制備、超高真空電子柱和以自旋極化低能電子衍射為基礎的敏感自旋探測。面內300 mT磁場（可提高到800 mT）可以對故意搞成納米結構材料中的領域進行依賴磁場的研究，操作時溫度為50–1000 K?？赡艿母倪M(jìn)是利用掃描俄歇對納米結構進行元素分析和分辨率在5 nm以下。
“最終掃描透射顯微鏡”，目前正在ORNL和田那西大學開發中。它將是一臺低溫（300 mK–150 K）、高磁場（到9T）的單個原子或分子光譜學掃描透射顯微鏡。通過比商業儀器好100倍的垂直分辨率，使原子分辨光譜學圖和電子結構k空間繪圖成為可能?！白罱K掃描透射顯微鏡”提供研究納米目標量子響應需要的溫度和磁場范圍，同時用現場光學方法探測和激發原子或分子。其他特征包括現場樣品旋轉、室溫樣品交換和轉換為帶原子分辨率的磁掃描顯微鏡的機動性。
電子顯微鏡方法和光譜學
利用電子顯微鏡作為開發新的納米材料測量能力的平臺，是2004年9 月15 -16日在田那西州橡樹嶺召開的利用用于納米相材料科學的電子、離子和光子的顯微學、計量學和控制討論會的主題。
與透射電子顯微鏡中的樣品進行機、電、磁或熱相互作用的新能力對納米材料研究非常關鍵，可對單獨的碳納米管或其他納米尺度的特征進行傳導性測量；控制負載和位移，以確定強度、彈性系數或其他響應；和局部化加熱或冷卻，以啟動反應和改變特征。同樣，電子全息術可以高分辨率和高對比度將在常規顯微鏡中具有小的固有對比度的那些材料成像（碳納米管、混合物、聚合物、蛋白質合成物），還能直接將電場和磁場顯形。另外，利用誤差校正，樣品可定位在離電子鏡頭1 個多厘米的掃描電子顯微鏡中而不降低分辨率。這為原子力顯微鏡+控制器部件以及樣品傾斜提供空間，以便在掃描電子顯微鏡和原子力顯微鏡的圖像中看到同一區域。這樣同時發生的相關掃描電子顯微鏡/原子力顯微鏡成像，可以看到不能為透射電子顯微鏡合適制備的材料，去掉成像的模糊不清，并能收集由掃描電子顯微鏡產生的許多斷層照相、化學和電子學的信息。
顯微術、計量學和控制討論會的宗旨是使用戶界全面從事認定、討論、優先考慮和開發以電子顯微鏡為基礎的設備、儀器和CNMS讓美國的用戶可靠利用這些儀器設備的方法。 |
了解軟物質合成和自組裝過程，以及研究在納米尺度出現的集體（合作）現象。右圖為平的和臺階式碘化納（NaCl，邊長750nm）表面上鐵的納米點和納米絲原子力顯微鏡圖像。

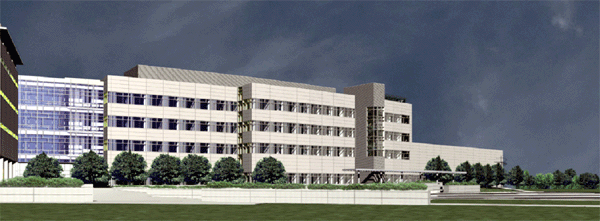

CNMS設施2003年8月開始建造，計劃2005年4月竣工，納米科學用戶研究計劃于2005年10月開始全面運行。4層主樓由濕和干實驗室、辦公室空間和公共區組成，以促進人員、長期研究客人和用戶之間的交流。主樓將配備多樣用來合成、表征和硬軟材料綜合的專門工具。1萬平方英尺的納米加工研究實驗室設在一層樓的側廳，包括潔凈室和為滿足電子束成像和書寫儀器而設計的區域（低電磁場、低振動和低聲噪音）。納米材料理論研究所提供合作的工作場地、顯形設備和與ORNL計算科學中心和國家領導科學計算設施的萬億規模計算設施的高速連接。散裂中子源（計劃在2006年末開始進行有限運行）和最近改進的高通亮同位素反應堆的強中子束，為開展納米尺度材料的結構和動力學研究提供獨千載難逢的機會。CNMS為開展研究而使用多種設施受益的用戶提供使用這些和ORNL用戶設施的方便之門，包括共用研究設備和高溫材料實驗室用戶計劃中的電子顯微術。
