X射線成像實驗站承擔的財政部資助的國家重大科研裝備研制項目《同步輻射納米成像設備》(圖1、圖2)于2010年9月和10月進行了分辨率的測試,測試結果表明北京同步輻射納米成像設備二維成像分辨率達到26納米,見圖3和圖4,三維成像分辨率達到30納米,見圖5。與此同時,項目組成員利用同步輻射專用光,又進行了X射線微米探針激發熒光,逐點掃描樣品確定元素分布的測試,測試結果表明,X射線微探針的空間分辨率達到20微米,探測靈敏度達到50ppm。

上述測試結果表明,該項目全面完成項目指標,特別是在二維成像分辨率上超越項目指標,實現26納米分辨,達到目前國際領先水平。北京同步輻射裝置屬于第一代同步輻射裝置,在第一代同步輻射裝置上建成納米成像光束線和實驗站,在國際上是第一次。

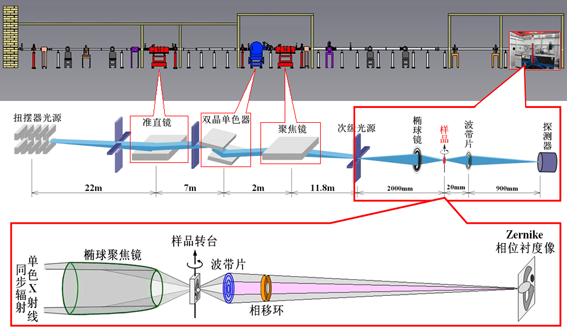

圖1 納米成像光束線和納米分辨CT成像光路示意圖。

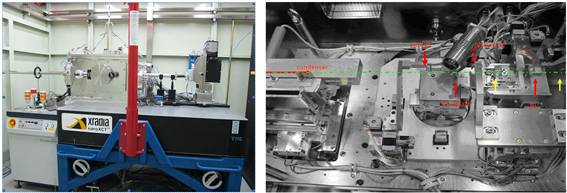

圖2 納米分辨CT裝置及內部結構圖。

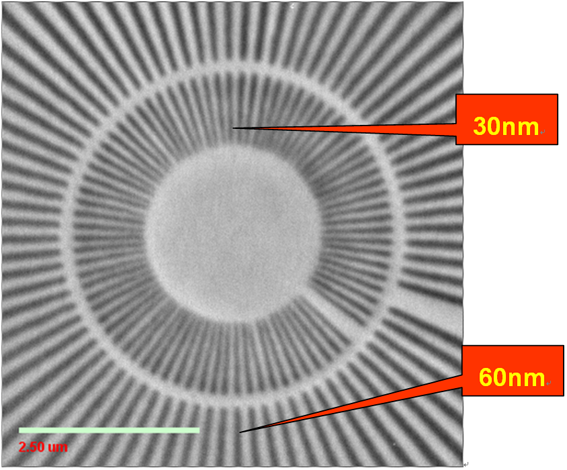

圖3 同步輻射光源條件下,二維成像空間分辨率優于30nm(最內環柵條間隔為30nm)。

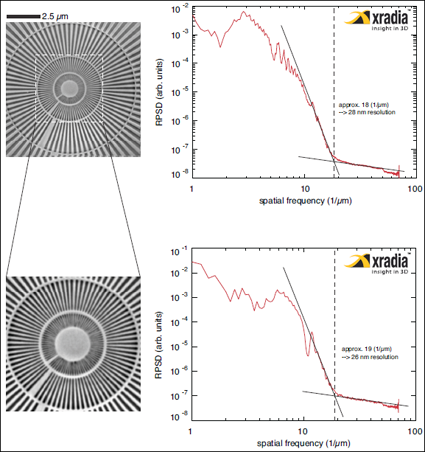

圖4 頻譜分析結果表明,在同步輻射光源條件下,二維成像空間分辨率達到26nm(最內環柵條間隔為24nm)。

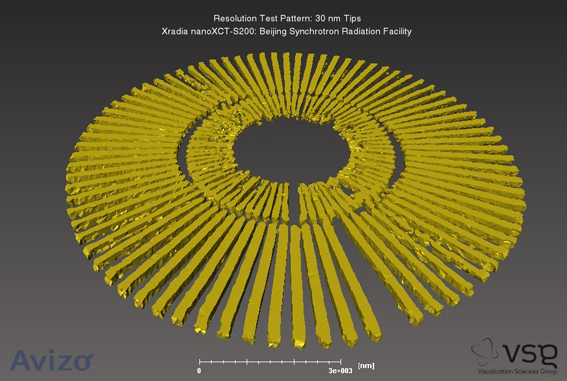

圖5 同步輻射光源條件下,三維成像空間分辨率達到30nm(最內環柵條間隔為30nm)。

北京同步輻射納米成像光束線和實驗站,可為用戶直徑為十微米的樣品提供幾十納米分辨三維成像實驗服務,在同步輻射光源條件下,三維成像的最高空間分辨率達到30nm。目前已經對多種納米顆粒樣品進行了三維成像實驗研究,圖6是花狀氧化鐵顆粒的三維重建的一個典型例子。在三維成像研究之前,人們一直以為這種花狀結構的納米材料有一個實心的核,花瓣從核向外展開。實驗站的科研人員在不破環材料整體結構的前提下,對這種樣品進行了三維成像研究,重建結果顯示花瓣在外圍相互糾結成為空心結構,表明花狀氧化鐵顆粒具有空心結構。這個例子說明對樣品進行完整無損三維成像的重要性。

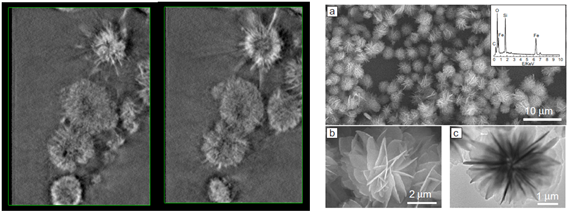

圖6 左圖是花狀氧化鐵納米顆粒的三維重建斷層圖,右圖是SEM結果。
