2024年1月3日，北京同步輻射裝置（BSRF）用戶北京工業(yè)大學韓曉東教授團隊在《Nature》雜志上發(fā)表題為“Negative mixing enthalpy solid solutions deliver high strength and ductility”的研究論文，報道了多主元合金在變形過程中位錯密度隨變形量的演化信息，定量研究了材料的統(tǒng)計位錯密度，揭示了材料強韌化機理。作為論文的共同作者，高能光源（HEPS）結(jié)構(gòu)動力學線站團隊的師彩娟博士完成了合金在拉伸變形過程中的晶體學信息的原位探測和實驗數(shù)據(jù)解析。

材料的強度與塑性相互制約，提高強度的同時往往損失塑性，開發(fā)兼具高強度和大拉伸塑性的合金體系仍是國際領(lǐng)域的重大基礎(chǔ)性科學問題和難題。位錯在材料科學中是一種重要的線缺陷，在材料塑性變形，回復和再結(jié)晶過程中扮演的重要角色。了解位錯在變形過程中的演變規(guī)律，對理解材料強韌化機理有著重要的價值。在實驗室常用的研究手段中，通過透射電子顯微鏡可以觀察到局域范圍內(nèi)的位錯特征，但難以表征整個材料內(nèi)部的位錯密度等統(tǒng)計性信息，基于同步輻射的高能X射線衍射方法為材料內(nèi)部統(tǒng)計性缺陷信息提供最真實有效的實驗數(shù)據(jù)。

韓曉東教授團隊與HEPS光源的結(jié)構(gòu)動力學線站團隊合作，采用原位同步輻射高能衍射方法研究體心立方晶系難熔多主元合金的位錯密度演變過程，揭示了高密度位錯對合金的應變硬化的重要作用，為金屬材料強韌化研究提供了理論指導。圖1展示了依據(jù)高能同步輻射衍射的實驗結(jié)果結(jié)合經(jīng)典Williamson-Hall方程計算得到的合金在拉伸變形期間的位錯密度演變過程。

該工作依托的BSRF-3W1線站高能衍射/全散射平臺（圖2）是在國家重點研發(fā)計劃的支持下，由李曉東研究員主持，多學科中心鄭黎榮、師彩娟、楊棟亮、張兵兵、張飛等人參與并設計搭建，同時得到了3W1線站楊一鳴等人的大力協(xié)助。平臺開放運行以來，已經(jīng)順利完成多項用戶課題研究，用戶實驗成果在Nature、National Science Review、Nature Communication、Acta Materialia等期刊發(fā)表。

論文鏈接：https://doi.org/10.1038/s41586-023-06894-9

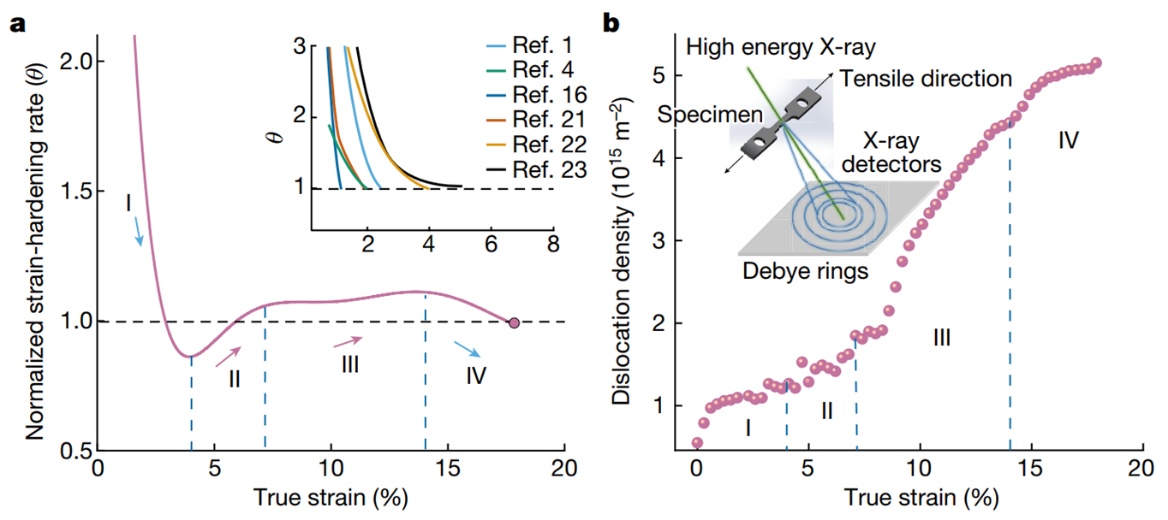

圖1.?拉伸時的歸一化應變硬化率和同步輻射高能衍射方法計算的位錯密度

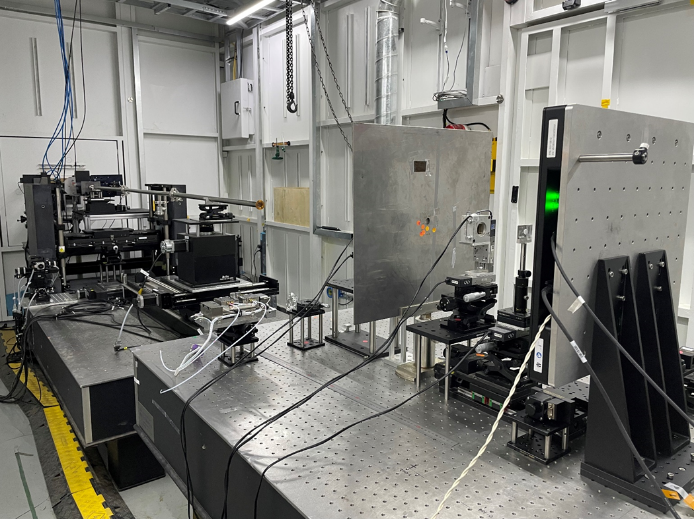

圖2. BSRF-3W1線站高能衍射/全散射平臺
