4B9A-衍射實驗站（停止運行）
一、實驗站簡介?
4B9A衍射/小角實驗站是BSRF歷史最悠久的實驗站之一。即使在實驗手段極其豐富的現在，對于晶體樣品而言，傳統X射線衍射（XRD）仍然是不可替代的重要分析方法之一。且同步輻射X光能量可調，有利于通過異常衍射解析晶體結構，還可以進行衍射異常精細結構（DAFS）實驗。到目前為止，4B9A束線的X射線衍射裝置是BSRF唯一能開展DAFS研究的實驗設備。
小角散射（SAXS）實驗同樣是實驗站的重要任務。SAXS是材料科學和分子生物學等領域的重要方法之一。雖然位于1W2A束線的新小角散射站承擔了大部分SAXS實驗，但是作為舊站仍保留了舊有的1.5m小角相機和mar345成像板系統，并新購入了mar165型CCD探測器，每輪專用光都會根據用戶需求轉換為SAXS模式，分流用戶，減輕新站的壓力。
除此之外，經過06～07年度的工程改造，4B9A束線的能量范圍和能量分辨率均大大提高，由于本站可以方便地調節入射光能量，使得X射線吸收精細結構（XAFS）實驗也達到了可以實用的程度。改造后的4B9A束線能量范圍在4~15keV之間，其可用能量范圍足以涵蓋Br以前十余種元素的K吸收邊EXAFS譜，以及更多元素的L邊EXAFS譜。
綜上所述，4B9A衍射/小角實驗站可以完成XRD/XRR/SAXS/DAFS/XAFS等多種實驗，是兼具多種實驗?zāi)芰Φ亩喙δ軐?shí)驗站，且能夠在專用和兼用兩種模式下對用戶開放。
如下圖所示：在距光源點13.7米處安裝有鍍銠準直鏡，用于對同步輻射X光在垂直方向的準直，以降低單色器接收同步光的垂直發散度，提高能量分辨率。在距光源點16.4米處安置Si(111)雙平晶單色器。在距光源點19.3米處安裝鍍銠超環面鏡用于水平和垂直方向的聚焦，最終在焦點（距光源30米）處得到半高寬3*1 mm2的光斑。

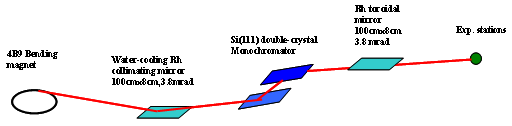

4B9A束線結構示意圖
經過實際測量，在8keV能量處，4B9A束線的光子通量>1.290*1011 Photons/Sec/0.1%bw，能量分辨率達到了3~4eV，即ΔE/E~3*10-4 ，可清晰分辨Cu標準樣品跳邊上的小峰（如下圖左所示），全開光斑尺寸如下圖右所示。

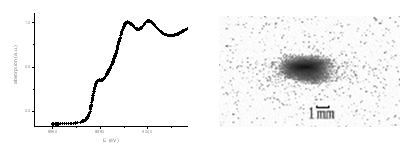

4B9A能量分辨率測試（左）和焦點處光斑成像（右）
按照理論計算， 4B9A束線可用能量范圍應該在4~15keV之間。我們通過簡單的實驗證實，其可用能量足以涵蓋從Ti到Br的十余種3d元素的K吸收邊和更多元素的L吸收邊。

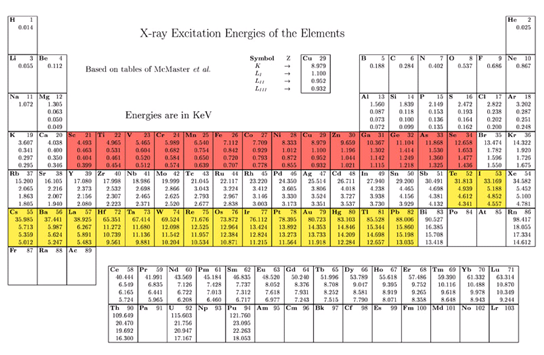

4B9A束線能量覆蓋范圍
不僅如此，4B9A束線光斑具有準直度高，發散度小的優點，可以滿足高精度、高分辨率衍射和小角散射實驗的要求。
雞筋標樣的干涉環
能量分辨率（△E/E）：?3×10-4
光通量(photons/s)： ? 1×1010 @ 8 keV
光斑尺寸（H×V）： ?2×1 mm2
角分辨率： 0.18角秒
SAXS可測粒度： 5 - 100 nm
4B9A衍射/小角站的基本設備有Huber5020型六圓衍射儀一臺，小角相機一臺，探測器包括Huber9910閃爍晶體探測器一臺，Mar345成像板一臺，Mar165CCD一臺，Lytle型熒光電離室一套，其他實驗附件主要有Anton Paar 加熱爐兩套，分別用于室溫至1600°C和-193°C至450°C的加熱/制冷原位衍射實驗。

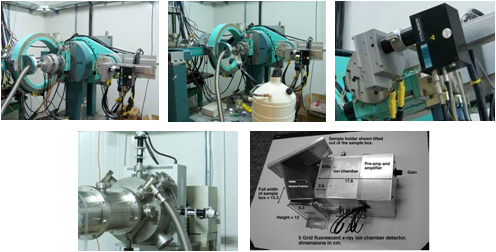

上左/中：Huber5020六圓衍射儀及加熱爐；上右：閃爍體探測器
下左：小角相機及Mar345成像板；下右：Lytle型熒光電離室
本站能實現XRD/SAXS/XAFS等多種實驗，研究領域涉及材料科學、生物科學等諸多方向。尺度涵蓋原子級~100納米：對于近鄰原子局域結構，可以用XAFS方法進行測量，原子的周期性結構則可以用XRD解析，對于100nm以下的顆粒大小形狀等信息則可以用SAXS的方法予以分析。作為原理性質的簡介，在此僅對XRD的基本原理給予說明，其他實驗原理請參考XAFS實驗站和SAXS實驗站的網頁。
我們知道，晶體中的原子是按照一定的周期性規則排列的。適當波長的X光照射到晶體上，被間距為d的兩個晶面所反射，就會形成光程差，其數值為
，當光程差恰好為波長的整數倍時，即構成Bragg衍射條件
，在相應的角度上產生衍射峰（即出射光強度在很小的角度范圍內達到極大值）。由于晶面間距d與晶格常數a存在關系：
，我們只需要記錄一組衍射峰并推斷其晶面指數，即可得到晶格常數。
如果晶胞中不止一個原子，那么不同位置上的原子造成的反射光彼此相干，又會引起衍射峰強度的變化，對峰強進行分析，就可以精修晶體結構并得到晶胞內的原子坐標。

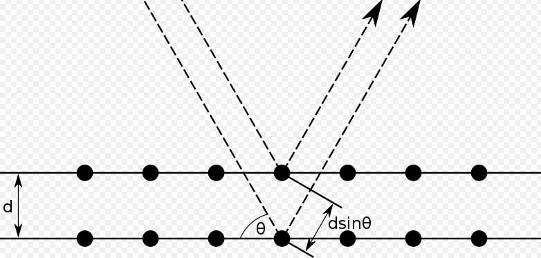

Bragg衍射示意圖
XRD實驗方法目前仍依賴于六圓衍射儀，具體地說，樣品隨ω圓以一定的步進角速度運動，探測器則隨2ω圓以2倍的步進角速度運動，并實時將強度信號發送給后續電子學設備和計算機。

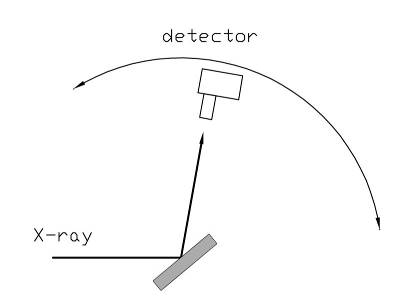

Bragg衍射數據采集方法示意圖
XAFS實驗則可以簡單地使用電離室記錄入射和出射光線強度，以記錄樣品吸收率。對于濃度較低的樣品，也可以使用Lytle型熒光電離室收集熒光信號，其原理如圖所示，X射線照射在傾斜45度的樣品上，發出熒光被垂直于光路的電離室吸收，電離室將熒光信號轉變?yōu)殡娦盘?hào)，并經增益放大器輸出，由于熒光產額正比于樣品對X射線的吸收，因此就可以得到樣品對當前入射波長X射線的吸收率，調節單色器產生不同的入射光能量，就可以得到完整的XAFS譜。

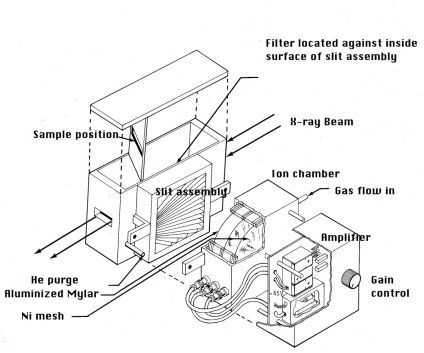

Lytle型熒光電離室結構
SAXS實驗采用面探測器（Mar345成像板或Mar165CCD）對散射信號進行收集，在后期數據處理中再對二維圖像進行裁切和積分，得到散射曲線。對于需要較大角度的實驗，可以移開小角相機（路徑較短，可以忽略空氣散射），拉近探測器與樣品距離。

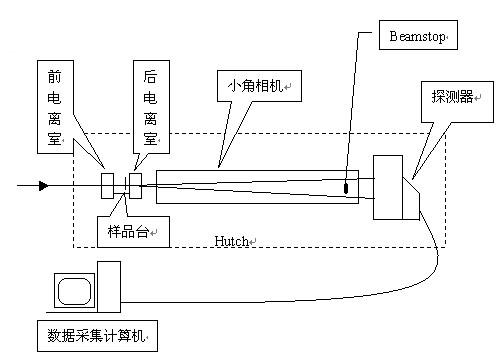

SAXS實驗裝置示意圖
隨著轉靶X光機衍射儀的不斷普及和強度的提升，常規同步輻射XRD正在逐漸喪失其原本優勢。針對這一情況，實驗站從奧地利Anton Paar公司購置了兩套原位加熱/制冷系統，提供給用戶作原位XRD實驗用。其中HTK16系統可以提供從室溫到1450°C的加熱溫度，短時間內沖刺溫度可達1600°C；TTK450系統則可以提供-193°C至450°C的連續溫度變化。兩套系統均為粉末衍射實驗設計，具體樣品要求請咨詢實驗站負責人。
同時，由于同步輻射X光具有能量連續可調的特點，實驗站還開發了衍射異常精細結構（DAFS）實驗，可以針對晶體中特定位置的原子獲取其局域結構信息。但目前數據處理方法尚在完善當中，歡迎有興趣或相關經驗的用戶申請機時。
用原位加熱XRD方法研究了直徑70nm左右的Ni納米線在高溫下的結構。 Quan Cai et al, J. Phys.: Condens. Matter 20 (2008) 115205.
?
用原位加熱EXAFS研究了Co納米線的熱膨脹行為。 Guang Mo et al, APPLIED PHYSICS LETTERS 93 (2008)171912.
?用原位加熱SAXS研究了表面修飾的氧化鍺在高溫下的變化。 Xing Chen et al, J. Phys. Chem. B?112 (2008)?12297–12303.?
用戶聯系人：陳中軍，010-88235982，chenzj@ihep.ac.cn
